4 Channel 27Mhz 4CH GS-170TX GS157R Wireless DIY Remote Control Module PCB Remote Mainan

4 Channel 27Mhz 4CH GS-170TX GS157R Wireless DIY Remote Control Module PCB Remote Mainan

Solusi Tepat untuk Perbaikan dan Peningkatan Mainan Remote Control Anda!

Modul PCB universal ini adalah komponen utama untuk memperbaiki atau membangun ulang mainan Remote Control (RC) yang menggunakan frekuensi 27MHz dengan kontrol 4 Channel (4CH). Set ini sudah lengkap mencakup papan pengirim (Transmitter) dan papan penerima (Receiver), siap dipasang untuk menghidupkan kembali mainan RC kesayangan Anda.

???? Fitur Utama

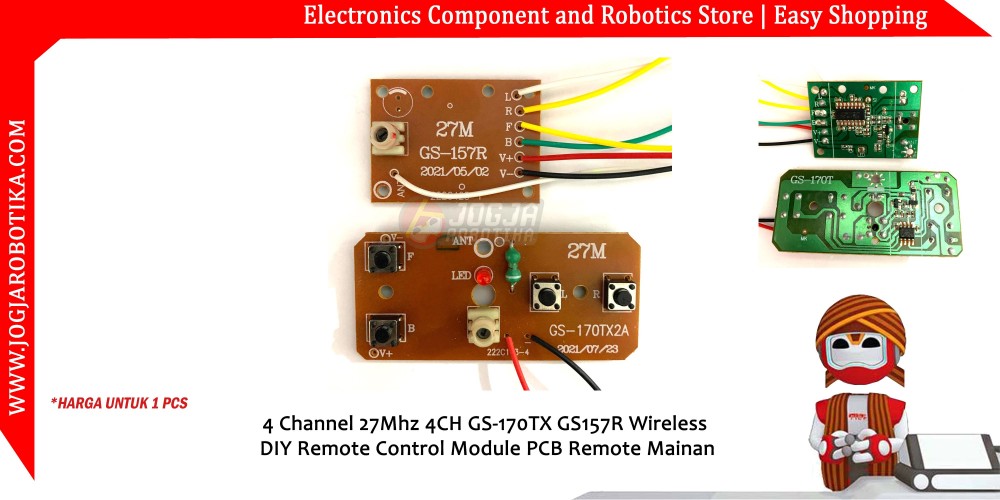

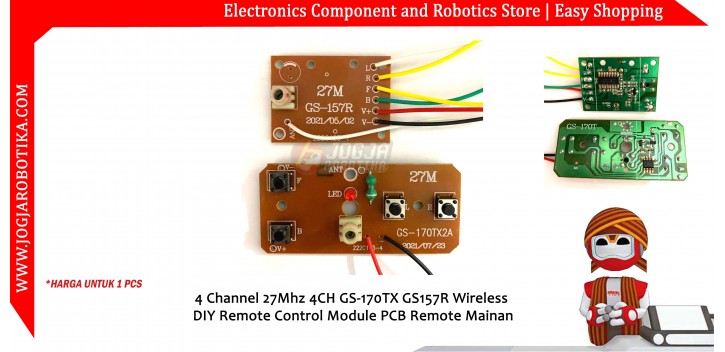

• Set Komplit & Universal: Terdiri dari dua komponen utama yang saling berpasangan: Papan Transmitter (GS-170TX) dan Papan Receiver (GS157R).

• Frekuensi Standar 27MHz: Kompatibel dengan sebagian besar mainan RC seperti mobil, truk, atau boat yang beroperasi di kelas frekuensi ini.

• Kontrol 4 Channel (4CH): Mendukung empat fungsi kendali utama: Maju (Forward), Mundur (Backward), Belok Kanan (Turn Right), dan Belok Kiri (Turn Left).

• Suku Cadang Pengganti Akurat: Solusi ideal untuk menggantikan modul PCB yang rusak, terbakar, atau tidak berfungsi pada mainan RC 4 Channel.

⚡ Spesifikasi Tegangan Kerja & Detail Teknis

Mohon perhatikan kapasitas tegangan (voltage) berikut sebelum melakukan pemasangan baterai:

• Papan Receiver / Penerima (GS157R):

  • Tegangan Kerja: DC 4.5V hingga 6.0V

  • Sumber Daya Ideal: Menggunakan 3 sampai 4 pcs Baterai AA / AAA.

  • Fungsi: Dipasang pada bodi mainan untuk menerima sinyal dan menyalurkan daya ke motor penggerak.

• Papan Transmitter / Pengirim (GS-170TX):

  • Tegangan Kerja: DC 3.0V - 4.2V

  • Sumber Daya Ideal: Menggunakan 2 pcs Baterai AA / AAA.

  • Fungsi: Dipasang pada remote control untuk mengirimkan sinyal perintah gerakan.

Penggunaan Ideal

• Perbaikan Mainan RC: Mengganti modul lama yang sudah rusak atau mati total.

• Modifikasi / Proyek DIY: Membuat prototipe mobil RC sendiri atau perangkat kendali jarak jauh sederhana.

• Media Edukasi: Alat bantu praktik yang sangat baik untuk belajar prinsip dasar elektronika dan sistem remote control.

Wiring

• L dan R untuk Motor Depan (steering/belok kakan-kiri)
• F dan B untuk Motor Belakang (maju/mundur)

⚠️ Catatan Penting Pemasangan:

1. Pastikan Anda mencocokkan polaritas positif (+) dan negatif (-) dari baterai serta motor dengan benar. Kesalahan polaritas dapat membakar komponen IC pada PCB.

2. Diperlukan pengetahuan dasar elektronika dan keterampilan menyolder untuk memasang modul ini dengan aman.
